一、产品方案介绍

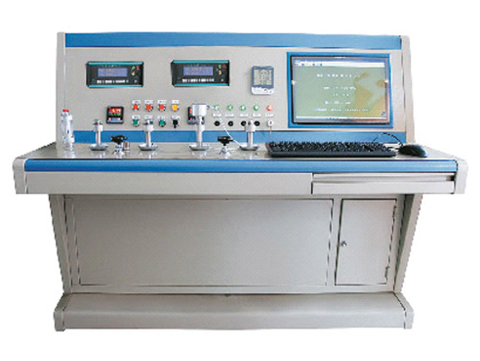

OW-EYS-T压力表校验装置是集现代计量技术，计算机技术，信息管理技术于一体的新一代计量校验装置，本装置由电动气压源，电动液压源，精密数字压力表，专用压力数据采集软件，微型计算机及打印机组成。通过精密数字压力表的RS232通讯接口，与PC机协作，对测试数据进行处理和管理。
一、概述
电动气（液）压力源，是一款半自动压力源，系统由外接动力气源和伺服电机原理加压，打压速度快、省时省力、操作简单，调压方便，整体固化结构，密封性能高，升压平稳；台面备有加压、减压、细调等按钮，方便控压，预压功能将检定范围加宽，用伺服调压，伺服升降压操作方便，升压迅速，稳压快，噪声小，是工矿企事单位计量部门校验压力仪表的理想设备，广泛用于石油、环保、化工、冶金、计量系统等行业的实验室的大批量重复性的检定工作。
1.1遵循的主要现行规范
JJG 882-2004《压力变送器》
JJG 52-1999 《弹簧管式一般压力表、压力真空表和真空表》
JJG 49-1999 《弹簧管式精密压力表和真空表检定规程》
JJG 875-2005 《数字压力计》
JB/T 599-2005《压力表校验器》
1.2校验范围
弹簧管压力表 压力开关 压力变送器。
特稳伺服压力源技术参数
1、气压造压范围：（0~2.5）MPa 液压造压范围：（0~60）MPa
2、工作介质：空气与25#变压器油
3、稳定度：±0.05%F.S
4、尺寸：800*320*350
5、输出接口（M20×1.5）：共4个接口，一个用于接标准压力表，3个用于接被检表（特殊可定制）。
三、性能特点
军工密封技术，密封性能好，稳压快
备有加压、减压、细调按钮，方便控压。
控压精准度高，根据精密表的准确度，气压在kPa值个位，弥补了控制的准确与稳定的波动大的不足。
采用伺服升压，充分解决大溶腔表检定难的问题。
采用伺服阀调压：微调阀与调压阀结合，实现正反行程检定，调压精准、便捷。
省力：采用进口伺服阀，检定方便
二、精密数字压力表
OW-YBS-B精密数字压力表具有多量程压力测量、电流测量和直流24V电源输出, 具有满程、线性、温度补偿可通过面板键盘适时外部修正，调较方便。,主要用于校验压力(差压)变送器、普通(精密)压力表及其它压力仪表。
二.产品特点
1.便携式专用机箱，携带方便，操作轻松。
2.金属外壳，耐用、强度好，抗干扰能力强。
3.min可分辨1Pa的微小压力变化。
4.具有DC 24V电压源输出和电流测量功能，符合客户应用条件。
5.欠压和过充保护电路的设置，大大提高了电池的使用寿命。
6.压力/电流双排液晶同时显示，更易于变送器的校验记录。
三.技术指标
使用条件: 电源: 外接: AC220V、50Hz
内置: 6V镍氢(锂离子)电池
温度: (20±2)℃
湿度: (0～80%)RH
环境: 无粉尘、无腐蚀性气体
压力接口: 传感器外置:M20×1.5
传感器内置:M10×1.0快速接嘴或Φ6插嘴
四.测量范围、分辨率、准确度
| 项目 | 测量范围 | 分辨率 | 准确度 | |
| 压力(MPa) | 任选量程，可通过模块选配，将量程扩展至-0.1～60MPa 范围内任意量程。 |
Min 1Pa | 0.05%F·S 0.1%F•S |
|
| 电流(mA) | （0～±22）mA | 1μA | 0.02%F·S |
